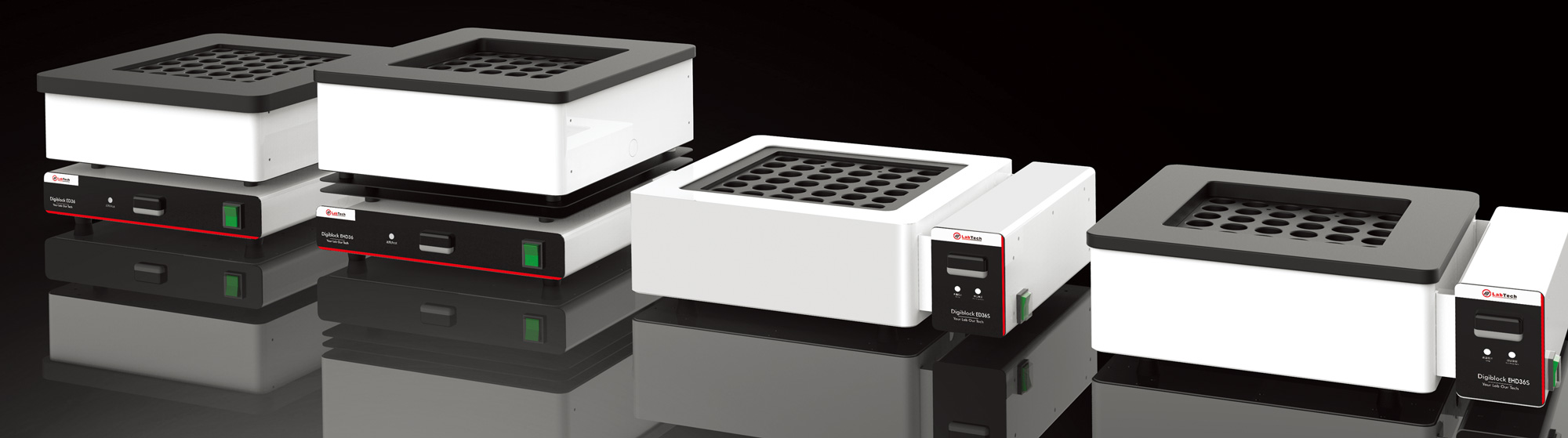

開放系酸分解装置 DigiBlock (デジブロック)

LabTech社は無機元素分析のための試料前処理法として、開放系酸分解装置DigiBlock(デジブロック)を提案します。対象試料中の無機元素について、AAS、ICP-OESなどの分析機器を用いて定量/定性分析するためには均質かつ透明な試料溶液が必要です。DigiBlockは、試料の酸分解処理を簡単かつ大量に行なうことができる加熱装置で、高い温度管理精度と作業効率性を有しており、無機元素分析に適した湿式分解処理を行なうことが可能です。さらに、ヒートブロック方式によってバイアルを全面から加熱することで迅速な処理を実現します。またドラフトチャンバー設備の最小50×40cm四方の小さいスペースに設置することもできます。

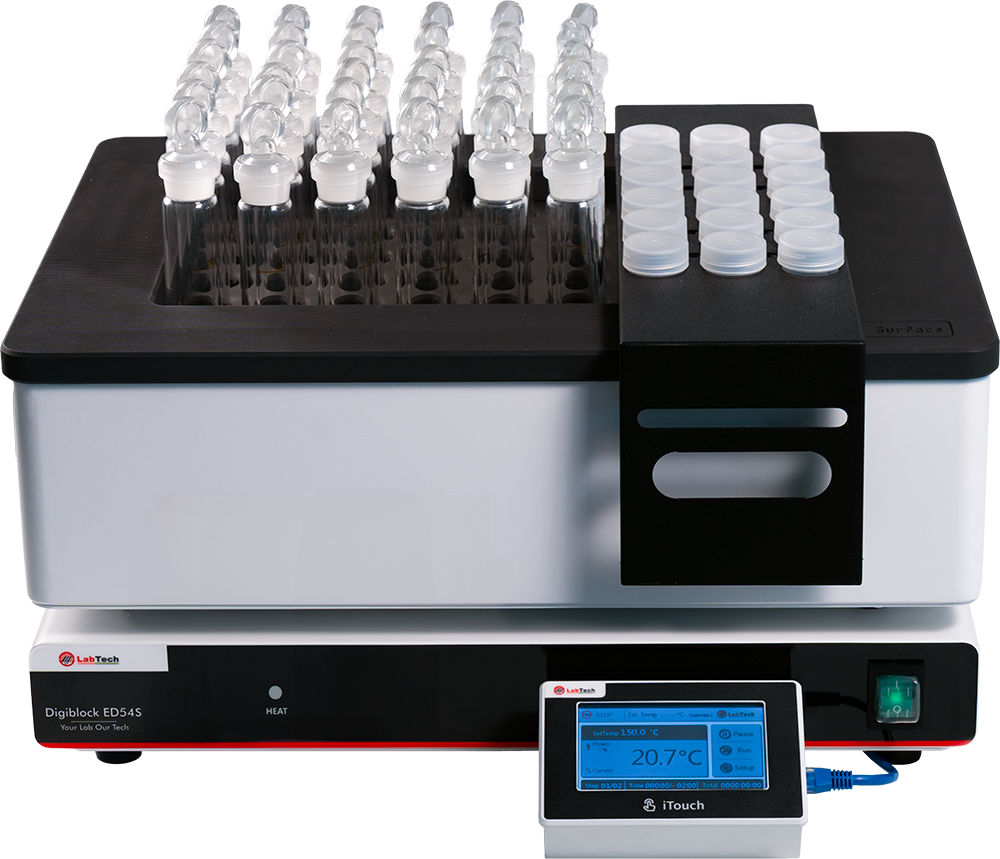

ブロック型加熱器であるDigiBlockは、フッ素樹脂製コーティングを全面に施した、グラファイトまたはアルミニウム合金製ブロックを採用し、硝酸、塩酸などの強酸試薬を用いた最大450℃の高温加熱処理に対応できます。分析対象試料を酸試薬とともにバイアルに添加し、酸分解処理を行ないます。 熱伝導率が高いブロック素材は、加熱効率を向上するとともに、ブロック間温度差を極限まで小さく抑えることができるため、迅速かつ多検体同時処理に対応します。

バイアルは、材質としてガラス製、フッ素樹脂製またはプラスチック製、容量として最小10mLから50mL、100mLといった大容量まで選択可能で、50mL容量バイアルでは最大54本を同時処理することができます。

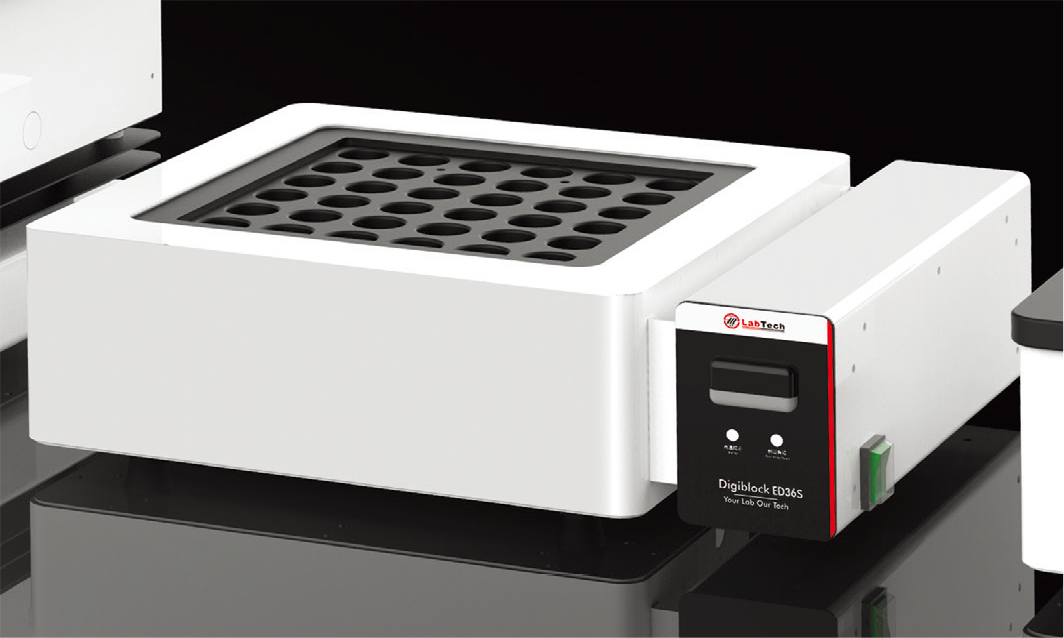

標準モデル

	ED16S	ED36S	ED54S	ED80S	EHD36S
最大電力量	1200W	1800W	2700W	3000W	3000W
最高温度	210℃	210℃	240℃	210℃	450℃
温度管理精度	±0.2℃	±0.2℃	±1.0℃	±0.2℃	±1.0℃
加熱ブロック穴の内径/深さ	Φ43mm/60mm	Φ31mm/60mm	Φ31mm/60mm	Φ21mm/60mm	Φ31mm/60mm
加熱ブロック素材	フッ素樹脂加工 アルミニウム合金	フッ素樹脂加工 アルミニウム合金	フッ素樹脂加工 グラファイト	フッ素樹脂加工 グラファイト	グラファイト
チューブ搭載数	16個 (4×4)	36個 (6×6)	54個 (9×6)	80個 (10×8)	36個 (6×6)
チューブ容量の目安	100mL	50mL	50mL	10～15mL	50mL
本体寸法 (横幅×奥行×高さ)	492×390×150mm	492×390×150mm	512×399×247mm	512×399×247mm	450×540×200mm
本体重量	27kg	40kg	57kg	43kg	36kg
供給電源	230V 50/60Hz ※200V 20A電源×１口、別途アップトランスが必要です
設置環境	室内温度10～35℃、相対湿度10～80%範囲内

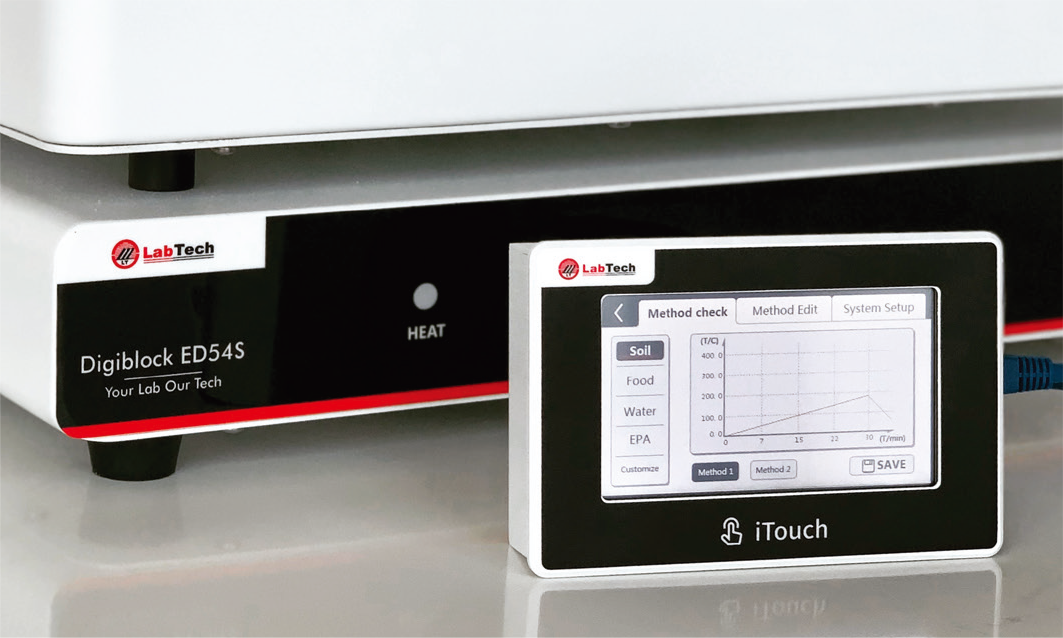

iTouchモデル

	ED16S iTouch	ED36S iTouch	ED54S iTouch	ED80S iTouch	EHD36S iTouch
最大電力量	1200W	1800W	2700W	3000W	3000W
最高温度	210℃	210℃	240℃	210℃	450℃
温度管理精度	±0.2℃	±0.2℃	±1.0℃	±0.2℃	±1.0℃
加熱ブロック穴の内径/深さ	Φ43mm/60mm	Φ31mm/60mm	Φ31mm/60mm	Φ21mm/60mm	Φ31mm/60mm
加熱ブロック素材	フッ素樹脂加工 アルミニウム合金	フッ素樹脂加工 アルミニウム合金	フッ素樹脂加工 グラファイト	フッ素樹脂加工 グラファイト	グラファイト
チューブ搭載数	16個 (4×4)	36個 (6×6)	54個 (9×6)	80個 (10×8)	36個 (6×6)
チューブ容量の目安	100mL	50mL	50mL	10～15mL	50mL
本体寸法 (横幅×奥行×高さ)	492×390×150mm	492×390×150mm	512×399×247mm	512×399×247mm	450×540×200mm
コントロールパネル	(横幅×奥行×高さ) 136×90×38mm、(重量) 0.42kg
本体重量	27kg	40kg	57kg	43kg	36kg
供給電源	230V 50/60Hz ※200V 20A電源×１口、別途アップトランスが必要です
設置環境	室内温度10～35℃、相対湿度10～80%範囲内

開放系酸分解処理への適用例

DigiBlockはさまざまな試料の酸分解処理を実行することができます。主に、食品・環境・農作物・生体といった有機物試料の前処理操作に最適で、特にEPA method 200.2、3010A、3050Bなどの各種公定法に準拠した試料前処理操作に対応します。

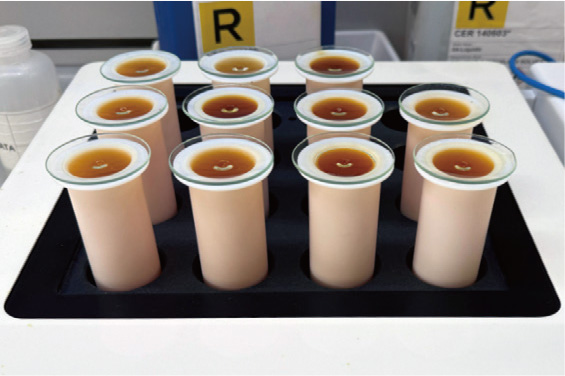

試料および酸試薬を添加したバイアルをDigiBlockに搭載し、ソフトウェアで管理された温度雰囲気下にて酸分解処理を実施します。バイアルには必要に応じて、時計皿、カバーなどのフタを用いて酸試薬の乾固を防止します。さらにEHD36Sモデルでは硫酸の白煙処理などの高温条件にも対応可能です。

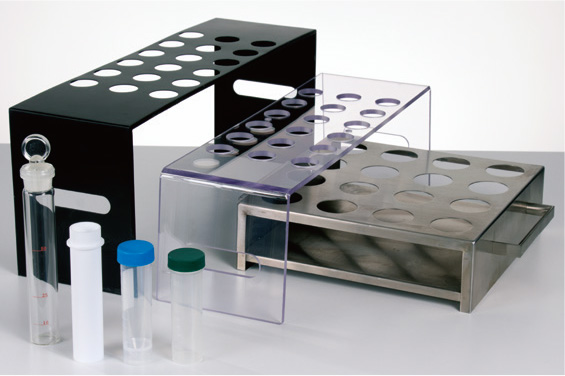

DigiBlockバイアル

ホウケイ酸ガラスおよびフッ素樹脂製バイアルは、開放系酸分解処理に適した耐熱性・容積を有していて、各種アプリケーションに適用できます。

耐熱性が高いガラス製バイアルでは硫酸や過塩素酸などの高沸点試薬も使用可能であり、フッ素樹脂製バイアルは、ケイ酸塩試料などを分解するためのフッ化水素酸にも対応します。試料組成や試薬組み合わせに応じて、バイアルを使い分けることをお奨めします。

また市販のプラスチック(ポリプロピレン)製容器にも対応します。例えば、ED-36SおよびED-54Sでは、50mL容量のフタ付き遠沈管をセットし、最大130℃範囲内での加熱処理を行なうことが可能です。

	GC-16	GC-36-L	GC-36-S	TF-16	TF-36
材質	ホウケイ酸ガラス	ホウケイ酸ガラス	ホウケイ酸ガラス	フッ素樹脂	フッ素樹脂
容積	100mL	50mL	50mL	100mL	50mL
使用可能温度	最大450℃	最大450℃	最大450℃	最大210℃	最大210℃
直径	Φ 42mm	Φ 30mm	Φ 30mm	Φ 42mm	Φ 30mm
高さ	120mm	180mm	130mm	120mm	134mm
入り数	16本	36本	36本	16本	36本
付属品	ホウケイ酸ガラス製時計皿	ホウケイ酸ガラス製摺合栓	ホウケイ酸ガラス製摺合栓	フッ素樹脂製カバー	フッ素樹脂製カバー

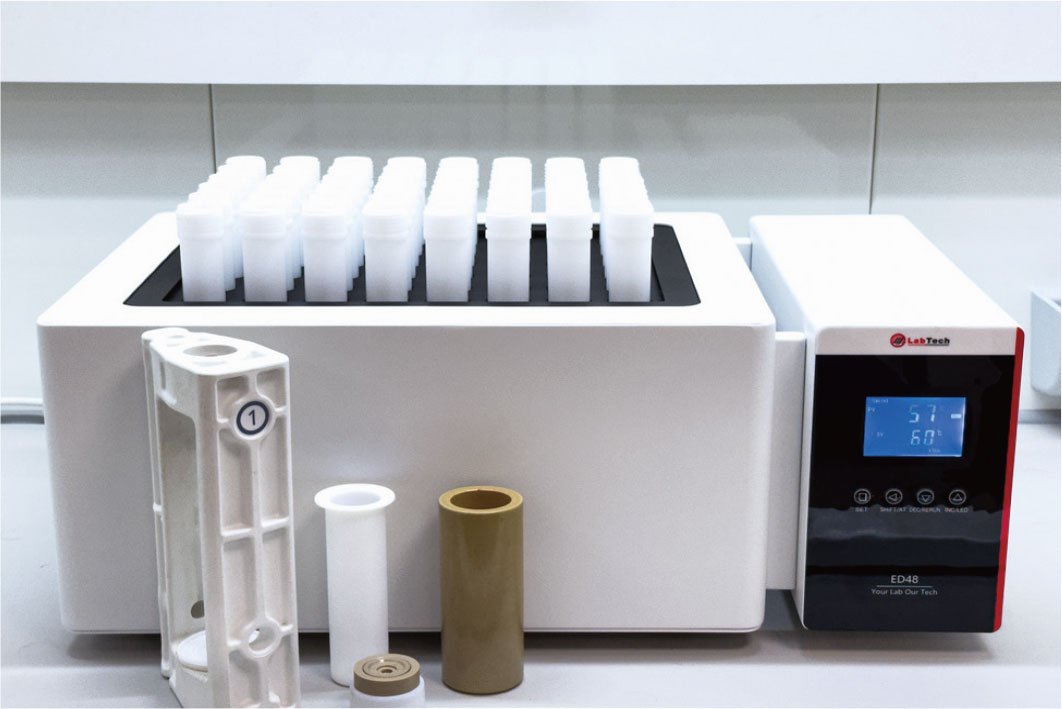

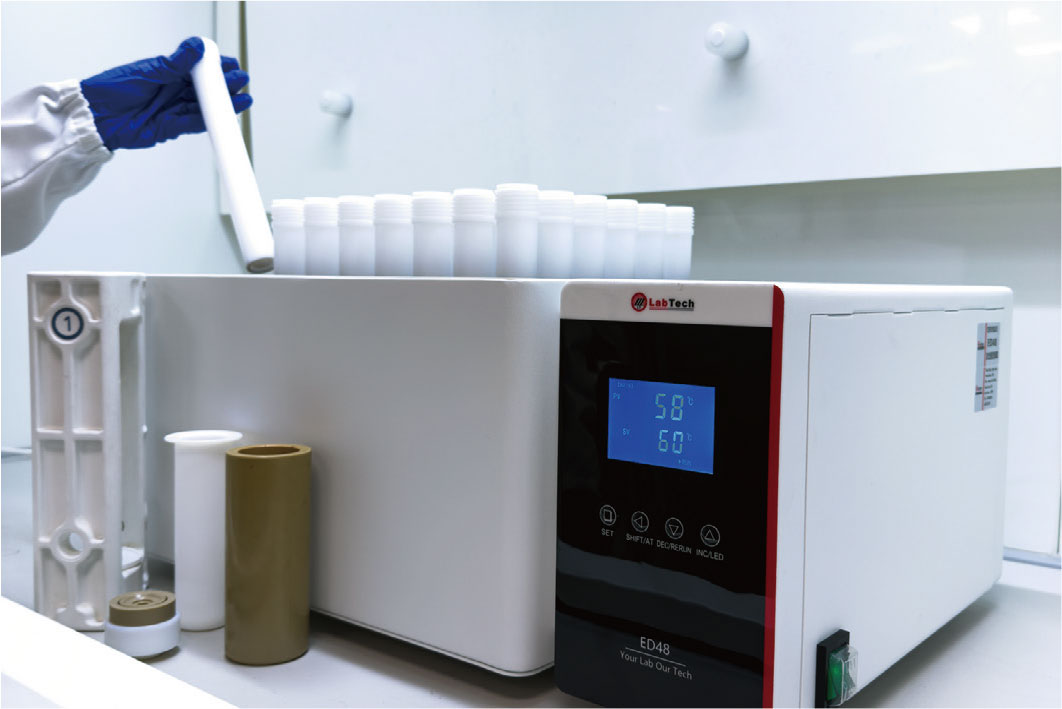

マイクロ波試料前処理装置との組み合わせ

DigiBlockによる開放系酸分解処理は、マイクロ波試料前処理装置に用いられる専用容器でも実施することができます。Milestone社セグメンテッド高圧ローターSK-15ET容器(Φ38mm)の場合、ED16SまたはED16S iTOUCHモデルにて全16本を同時処理することが可能です。

また、Milestone社マイクロ波試料前処理装置に用いられる専用容器への対応に特化した開放系酸分解装置として、ED15、ED48があります。

例えば、マイクロ波酸分解法の事前／事後処理として、溶媒を含む試料に対する溶媒の蒸発除去、酸試薬との化学反応性が高い試料に対する予備加熱、酸分解液の濃縮蒸発操作などを行なえます。

	ED15	ED48
最大電力量	2600W	2600W
最高温度	210℃	210℃
温度管理精度	±1.0℃	±1.0℃
加熱ブロック穴の内径/深さ	Φ38mm/110mm	Φ29mm/165mm
加熱ブロック素材	フッ素樹脂加工 アルミニウム合金	フッ素樹脂加工 アルミニウム合金
容器搭載数	15個 (5×3)	48個 (8×6)
対応容器	SK-15 (100mL容量)	MAXI (80、100mL容量)
本体寸法(横幅×奥行×高さ)	600×330×195mm	630×400×250mm
本体重量	44kg	42kg
供給電源	230V 50/60Hz ※200V 20A電源×１口、別途アップトランスが必要です
設置環境	室内温度10～35℃、相対湿度10～80%範囲内
